風電中應用的母線槽有著幾大明顯特點:

1.銜接螺栓選用耐低溫合金鋼資料，接頭定扭矩緊固結構設計對母線安裝中接頭裝配專業化要求降低，且能保證母線安裝快捷。銜接器外殼配套奪目的警示符號和溫升正告符號可保證用戶使用安全。

2.全封閉鋁外殼選用靜電噴涂具有40年以上耐候功用的環氧樹脂粉末，產品經過1000h鹽霧試驗。

3.外殼銜接緊密、良好、接觸電阻低。整體接地系統，杜絕或許狀況下人身傷害事故產生的或許，保證母線槽具有牢靠、安全的接地功用、較小的電抗值和較強的抗諧波才能。

4.具有較好的散熱性和較高的導體有用載流量。

5.母線槽用盤繞式外殼做整體接地,能有用均衡各相對地阻抗，然后使母線回路具有較小的電壓降，提高了供電質量。

6.母線槽導體選用鋁合金矩形導體，導體外表經過復合鍍層處理，提高了其外表抗氧化性，降低了接觸電阻，提高了導電功用。導體端部選用鋸切形式，因而尺寸精度高，外形美觀，無端部毛刺，增大了接觸面積，有用地降低了接觸電阻，然后降低了接頭溫升。

7.額定功率囚數下，每50米的線間電壓降不大于4V。

8.母線槽防護等級可達IP54，防塵、防濺水，可用于惡劣的使用環境，在母線使用壽命期限內，母線內部保持清潔，無灰塵等積累物。

9.高功用的短路防護，所有部件出廠前均經過7500V直流沖擊耐壓測驗。

10.產品使用壽命超過40年。

11.重量輕，安裝靈敏便利。

功用單元:

1.直通單元:饋電式直通單元規范長度為0.5~3.0m，設置靈敏，完全可滿意風塔內的安裝要求。

2.始端進線單元:供給與進出線電纜的過渡銜接;

3.母線段間銜接器:母線槽接頭的銜接選用整體式專用銜接器，銜接器使用耐低溫合金鋼力矩螺栓，壓緊碗墊為寬沿大墊片，錳合金制造，保證壓力在整個受壓面的均勻牢靠;銜接器具有溫度顯示安裝，以便用戶能及時了解母線槽運行狀況，對特殊狀況作出處理;可以保證在不影響相鄰母線的狀況下拆除一段，也可在要求電氣絕緣的狀況下拆除銜接點，便于現場檢修或改制。每個銜接器均可有用吸收導體的熱脹冷縮（可作為+/-5mm的調理)。

4．彈性支撐件:選用彈性支撐件作為母線安裝支架，可有用消除塔架支架誤差及風塔轟動對母線槽的影響。

母線槽在風電塔架內的安裝計劃及步驟

安裝前每段母線單元需進行絕緣功用現場檢測，絕緣電阻≥20MQ﹔同時查看電纜轉接箱內母線槽始端接頭銜接的牢靠性，要點查看母線接頭螺栓的緊固性;

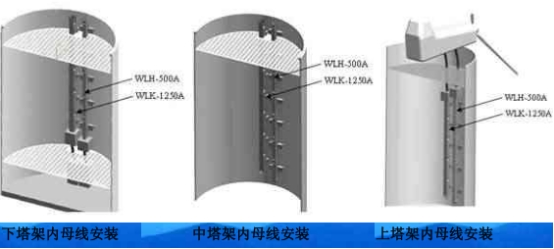

安裝過程參照塔架內母線槽安置總圖〔見附圖)。

母線槽現場安裝與塔架吊裝同時進行，具體步驟如下:

1.按風電塔架（一般為三段:下塔架、中塔架、上塔架）的吊裝次序，分別將母線槽在塔架內先行安裝好，留意應保證母線槽在塔架法蘭處的預留定位尺寸（見總圖要求)，以滿意后續塔架內母線的安裝（此處將由我方工程技術人員現場輔導，要點操控保證）。

2.各塔架內的母線槽安裝方位需沿著統一軸線進行，以滿意塔架間銜接的共軸性，該軸線需在安裝前在塔架上統一設置相應符號進行標示，安裝時可拉線輔導（此點將由我方工程技術人員現場輔導，要點操控保證);

3.每段塔架內母線槽安裝完結后，需復測該段的絕緣電阻，保證契合產品規范要求;

4.將各塔架內母線槽設備與塔架同時吊裝，由下至上順次吊裝就位并緊固安裝好塔架;

5.當三段塔架均已安裝就位后，將塔架間預留安裝填充段母線槽，填人空地，經過快速銜接器安裝就位;

6.完結塔架內母線槽全段的安裝后，再次復測整段母線槽的絕緣電阻，并進行耐壓測驗以保證契合產品規范;

7.現場將上下兩頭預付電纜壓接好接頭（留意接頭規格需與電纜轉接箱內導體預留孔尺寸配合）并與電纜轉接箱銜接緊固好，然后完結該線路母線槽的全部安裝作業。
